一、技術性能及指標:

1. 元素分析范圍從硫(S)到鈾(U)，同時可以分析幾十種以上元素，五層鍍層，鍍層厚度一般在50μm以內（每種材料有所不同）；

2. 元素含量分析范圍為1 PPm到99.99%，鍍層分析可以分析0.005um厚度樣品；

3. 測量時間：100-300秒；

4. RoHS指令規定的有害元素（限Cd/Pb/Cr/Hg/Br）其檢測限度達1PPM；

5. 能量分辨率為149±5電子伏特；

6. 溫度適應范圍為15℃至30℃；

7 .電源：交流220V±5V；（建議配置交流凈化穩壓電源。）

二、產品特點

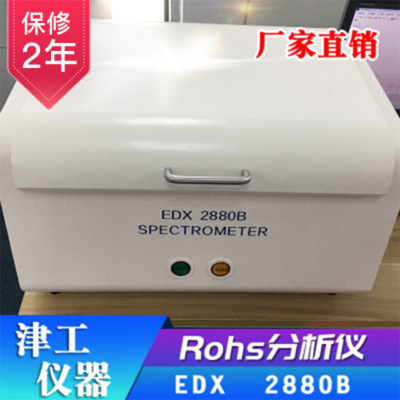

     1.EDX 2880B是專門針對ROHS、EN71等環保指令設計得一款產品，另外可同時測試材料的成分和鍍層后臺。

     2.打破傳統儀器直線的設計，采用流線體的整體化設計，儀器時尚大方。

     3.采用美國型的Si-pin探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。

     4.采用自主研發的SES信號處理系統，有效提高測量的靈敏度，讓測量更精確。

    5.一鍵式自動測試，使用更簡單，更方便，更人性化。

    6.八種光路校正準直系統，根據不同樣品自動切換。

    7.多重防輻射泄露設計，輻射防護級別屬于同類產品。

    8.先進的一體化散熱設計，使整機散熱性能得到極大提高，保證了核心部件的運行安全。

    9.獨有的機芯溫控技術，保證X射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。

    10.多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更安全。

    11.ROHS專用測試軟件，標準視窗設計，界面友好，操作方便。

    12.本機采用USB2.0接口，有效地保證了數據準確高速有效的傳輸。

三、儀器硬件部分主要置

      1.Si-pin電制冷半導體探測器:（型探測器）

1.1.  Si-pin電制冷半導體探測器；分辨率：149±5電子伏特

1.2. 放大電路模塊:對樣品特征X射線進行探測；把探測采集的信息,進一步放大。

2. X射線激發裝置:

2.1. 燈絲電流輸出：1mA；

2.2 .屬于半損耗型部件，50W，空冷。

3.  高壓發射裝置:

3.1. 電壓輸出： 50kV；

3.2.小5kv可控調節

3.3.自帶電壓過載保護

4. 數字多道分析器:

4.1. 將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件。

4.2  .道數： 4086；

4.3  包含信號增強處理

5.光路過濾模塊

    5.1  降低X射線光路發送過程中的干擾，保證探測器接收信號準確。

    5.2  將準直器與濾光處整合；

6.  準直器自動切換模塊

    6.1多達8種選擇，可以自由的選擇和切換。

7.  濾光片自動切換模塊

             7.1六種濾光片的自由選擇和切換。

8.  工作曲線自動選擇模塊

     8.1 自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化

四、 專用軟件XRAYAnalyzer

1.軟件簡介

1）專門針對ROHS檢測而開發的Rohs分析軟件，對采集的光譜信號進行數據處理、計算并報告顯示測量結果。

2）專門針對鍍層檢測而開發的鍍層分析軟件。

3）專門針對合金成分檢測而開發的全元素分析軟件。

2.功能介紹

※專門應對歐盟RoHS指令中六種物質涉及的五種元素 Cd, Pb, Hg, Br, Cr測試，測量時間為100-300秒

※操作界面簡潔直觀，使用方便，無需專業人士操作

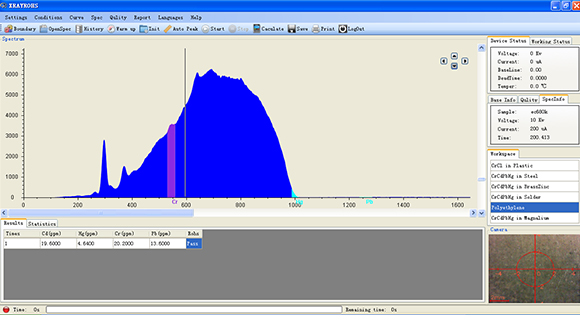

如下圖所示：

※可自動選擇適合的校準曲線，測量更方便，更準確。

※中英文界面自動切換，并具有第三方語言訂制功能

※自動校準儀器。

※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線

※多種報告形式打印。

※可同時顯示多個光譜圖

    ※獨有的機芯溫度監控技術，保證X射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。
