推拉力計工作原理及校準、校正方法
推拉力計工作原理及校準、校正方法
推拉力計工作原理
推拉力計分兩種，一種是數顯式推拉力計，一種是指針式推拉力計，那么對于它的原理你知道是怎么樣的嗎？
推拉力計的工作原理是根據：胡克定律F=kx。寫作： F=k.x
其中：“F”，表現彈簧的彈力，彈力是彈簧產生形變時對施力物的作用力。
“x”，是彈簧伸長或縮短的長，注意“x”是以彈簧無形變時的長為基準，即x=x'-x0或x=x0-x'。
“k”，叫彈簧的勁度指數，它描寫單位形變量時所發生彈力的大小，k值大，闡明形變單位長時須要的力大，或者說彈簧“硬”。k跟彈簧資料、是非、粗細等都有關系。k的國際單位是牛/米。
假如將幾個同樣的數顯推拉力計串聯或并聯起來后，這個新的彈簧的勁度指數不再是本來的勁度指數。設兩個勁度指數都是k的彈簧串聯后的勁度指數為k1，則有F=k1·x，由于a點的彈力也為F，所以對彈簧1可寫兩個勁度指數都是k原長雷同的彈簧并聯時的勁度指數為k2，則有F=k2·x 數變小，并聯后的變大。
推拉力計利用金屬的彈性制成標有刻度用以測量力的大小的儀器，謂之“測力計”。測力計有各種不同的構造形式，但它們的主要部分都是彎曲有彈性的鋼片或螺旋形彈簧。當外力使彈性鋼片或彈簧發生形變時，通過杠桿等傳動機構帶動指針轉動，指針停在刻度盤上的位置，即為外力的數值。有握力計等種類，而彈簧秤則是測力計的最簡單的一種。 用測力計豎直吊起物體,當彈簧測力計和物體均靜止時,說明物體受平衡力,即重力與拉力是一對平衡力,大小是相等的.物體對測力計的拉力與測力計對物體的拉力互為作用力與反作用力,大小相等.所以讀數就是被測物體的重力.根據胡克定律，F(xiàn)=k·X，受力與彈簧伸長量成正比，。庫侖扭秤：懸絲的扭力能夠為物理學家提供一種精確地測量很小的力的方法。扭轉力矩與懸絲的扭轉角成正比，與懸絲直徑的4次方成正比，與懸絲的長度成反比。庫侖扭秤的主要部分是一根金屬細絲，上端固定，下端懸有物體，在外力作用下物體轉動，使金屬絲發生扭轉，測量出扭轉角度，就可以根據扭轉定律算出外力。

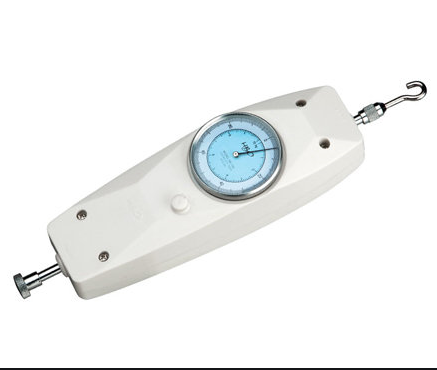

我們平常多見的是百分表式推拉力計。

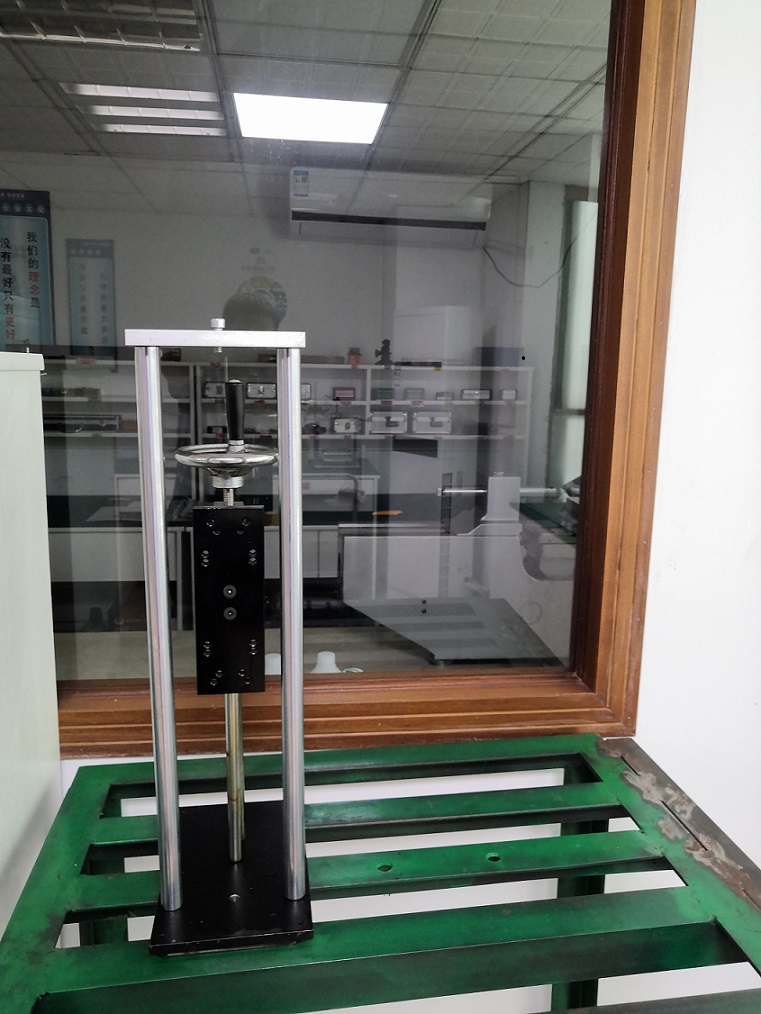

該裝置主要由砝碼、機架、升降機構組成。
①機架采用3mm厚的A3鋼板折彎后焊接制成,尺寸為：高1080mm，寬400mm,長500mm。在測試中如何保證推拉力計和被測砝碼處于統一軸線上至關重要。鑒于此，我們對框架上的轉接板進行了獨特的設計，詳見圖三。
以圖中側面的圓孔為圓心，可使轉接板進行5°以內的轉動，以保持框架相對于被測儀器的水平。
②升降機構采用千斤頂推動砝碼升降。在進行重復性測試的時候，可以大大減輕工作中的勞動強度。
③試驗用標準砝碼是采用定制的專用砝碼，其規格如下：
不銹鋼增砣F2級，共10kg
20kg不銹鋼增砣F2級，Φ178mm，缺口槽10mm
10kg不銹鋼增砣F2級，Φ178mm，缺口槽10mm
不銹鋼增砣架Φ8mm，桿長450mm（不含鉤子），圓盤直徑120mm，重量1.5kg
根據公式 1kg=9.8N 進行換算。
推拉力計校準方法
①先將被校的推拉力計置于圖三掛板上。
②圖三掛板與掛板用快速螺絲連接穩妥。
③將校準專用砝碼置于托板上。
④壓動千斤頂，使其上升，通過用鋼絲繩制成的連接環將推拉力計與砝碼相連。
⑤讀取相應的數值。
⑥降下千斤頂，此時被校的推拉力計處于懸空狀態。
⑦重復步驟③～⑥，加載相應質量的砝碼進行不同測試點的校準，直至校準結束。
⑧校準前將連接環置于推拉力計上讀取數值，用以在校準中對測量結果的修正。
